常見問題

人體硅膠是屬于加成型室溫硫化硅橡膠的一種，是雙組份一比一配比的硅膠，也叫鉑金人體硅膠或者環(huán)保人體硅膠。人體硅膠液體硅膠主要是用于制作仿真人皮面具頭套、高仿真硅膠假肢、硅膠娃娃和成人用品等。

做仿真人皮面具頭套客戶通常選用硬度為0度到10度的人體硅膠，0度的人體硅膠手感綿軟，彈性好，伸展性不錯，可以很好的復制臉部的紋路和表情。10度的液體硅膠人體硅膠則抗撕性能比較好，在保證一定的軟度的情況下，又能夠很好的具備抗撕性能。

 做仿真硅膠假肢硅膠娃娃或者成人用品則用的最多的是20度左右的硅膠，硅膠娃娃頭用的就是20度的硬度的人體硅膠。做仿真陽具用的多是15度左右。

 客戶在使用人體硅膠液體硅膠生產(chǎn)產(chǎn)品的時候需要追求效率，那么如果使得人體硅膠快速凝固呢。人體硅膠在常規(guī)溫度25度的情況下，操作時間為30-40分鐘，固化需要3-4小時固化。這樣的操作速度大大的影響了客戶的生產(chǎn)效率，這個時候需要讓人體硅膠能夠快速固化。加速固化人體硅膠的方法有兩種，一種是我們硅膠廠家根據(jù)客戶的具體要求，特調(diào)操作時間和固化時間；另一種是讓客戶操作完人體硅膠后，用加溫設備，例如烤箱或者烘房等，讓人體硅膠液體硅膠在高溫溫度的作用下，快速固化。在加溫100-120度的情況下，人體硅膠能夠在15-20分鐘左右的時間固化，同時，加溫的溫度越高，硅膠就干的越快。

眾所周知，模具硅膠批發(fā)廠家普遍集中在廣東地區(qū)，比如深圳、東莞、惠州等地，大大小小的工廠、甚至小作坊也都有。選擇硅膠廠家需考慮很大的問題，就是材料的質(zhì)量問題、性能穩(wěn)定、廠家實力和供貨穩(wěn)定性的問題存在。可測試硅膠貨比三家，選擇則性價比高的。

相信很多客戶群體找模具硅膠廠家，也都是想找到質(zhì)量穩(wěn)定、性能優(yōu)越、價格合理的批發(fā)廠家。深圳宏圖硅膠專注液體硅膠材料的研發(fā)生產(chǎn)，公司創(chuàng)立于2003年。直營液體模具硅膠材料，人體硅膠、移印硅膠、食品級硅膠、加成型硅膠、工業(yè)級硅膠等。宏圖硅膠小編給大家講解，我們模具硅膠都具有哪些優(yōu)越特性！

1.硅膠流動性強，排泡效果佳；

2.復制產(chǎn)品精密度高，耐酸堿耐老化；

3.硅膠耐高溫好，可高溫快速固化；

4.具有優(yōu)良的抗撕裂性，且不易變形，收縮率小于0.1%；

5.材料不摻粉不摻回收料，確保材料環(huán)保無害；

6.硅膠做出的模具使用壽命長，為企業(yè)降低成本。

  如果要你選擇，現(xiàn)在知道模具硅膠批發(fā)廠家哪里找嗎？對，沒有錯，就是選擇宏圖硅膠。

硅膠硬度和普通橡膠硬度一樣，都是采用邵氏硬度來區(qū)分，一般度數(shù)越高硬度也就越硬，目前硅膠原材料硬度可以達到0度-90度。硅膠原材料又分為固體硅膠和液體硅膠，固體硅膠（混煉硅橡膠）硬度可以達到20度-90度，常用的為30度-70度。而如果想需求硬度更低的硅膠原材料，那就需要用到液體硅膠了，液體硅膠硬度為0度-20度，常用的為10-20度。那么硅膠產(chǎn)品成型后硬度會變嗎,硅膠產(chǎn)品的硬度會變嗎？關于這個問題宏圖硅膠來為大家分析一下。

有的朋友還問硅膠成型時，硬度會不會變硬呢？當然不會，成型后的硅膠產(chǎn)品和硅膠原材料硬度是一樣的，大家不必擔心。

硅膠的軟硬度一般都是調(diào)好的，硬度和溫度沒有多大關系，可以是沒關系的，差別不大。溫度只和固化時間有關系，宏圖硅膠提示：溫度低固化慢，溫度高固化快

硅膠產(chǎn)品硬度不同會來帶哪些方面的影響：

1、擠壓強度的變化，低硬度產(chǎn)品在受力度上會逐漸減小，高硬度則會增加，5-10度的相差都會有不同的擠壓變化。

2、抗撕裂度的變化，硬度越高產(chǎn)品的抗撕裂將越弱，特別是有直角的產(chǎn)品很容易出現(xiàn)撕裂，硬度低撕裂度越好，硬度不同撕裂度不同。

3、定伸應力導致變形，定伸應力是硅膠材質(zhì)的重要控制指標，恰恰與硬度有一定的關聯(lián)，不同的硬度以及硫化硫化過程中所控制的溫度以及壓力為產(chǎn)品拉升變形的情況有重要的關系。

4、耐磨與疲勞度的變化，不同硬度的產(chǎn)品在耐磨與疲勞度上有不同的影響，一般硅膠材質(zhì)隨著結晶度提高硬度硬度增大，長期磨合會影響疲勞度下降耐磨不夠的現(xiàn)象。

5、彈性的不同，彈性是硅膠材質(zhì)中重要的元素之一，所以不同硬度的材質(zhì)對每個不同應用的產(chǎn)品都有影響，而硬度相差過大可能會導致整個產(chǎn)品的使用效果，甚至影響到一個整體的每個環(huán)節(jié)！

一般情況在工藝上是可以改變的，模具硅膠廠家可以根據(jù)工藝來改變產(chǎn)品的軟硬度。在材料上面，對聚合物基材、填充物和助劑進行不同比例的混合可以實現(xiàn)各種中間的軟硬度值。在工藝上，加熱固化的時間和溫度同樣也能改變硬度，而不會破壞其他的物理特征。

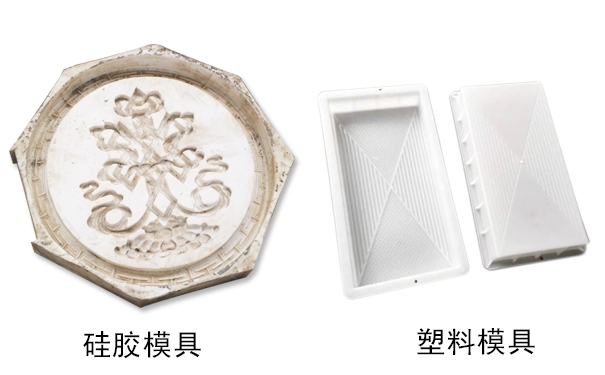

模具硅膠制作硅膠模具其實很簡單，首先要根據(jù)要做的硅膠模具模型來選擇合適的開模方式，具體操作讓宏圖硅膠給你介紹一下：

開模及模線的選取：
  開模形式的選擇和模線的選擇非常重要，一是為了取模方便。二是模線應選在不影響產(chǎn)品的整體效果。

三是不影響產(chǎn)品質(zhì)量，比如水景系列產(chǎn)品的模線位置太高，封模線時要的料多，產(chǎn)品開裂就容易出現(xiàn)。
四是減少流程操作工序，比如開一半模。為防止硅膠四處流動把模種用木方或木板固定在一個規(guī)則范圍中，開片模時用木板和油泥隔開先開的那一部分，要求油泥與模種間沒有縫隙，油泥表面光滑平整。

在上述工作準備完以后，接著在石膏模或模種上涂上凡士林或噴上脫模劑，光滑產(chǎn)品要求用干凈的純棉布沾上凡士林均勻地涂在模種上，保持30分鐘使模種充分吸收凡士林，再用干凈的純棉布把模種表面擦干凈，要求表面光亮;而有肌理的產(chǎn)品只要均勻地涂上凡士林就可以了。

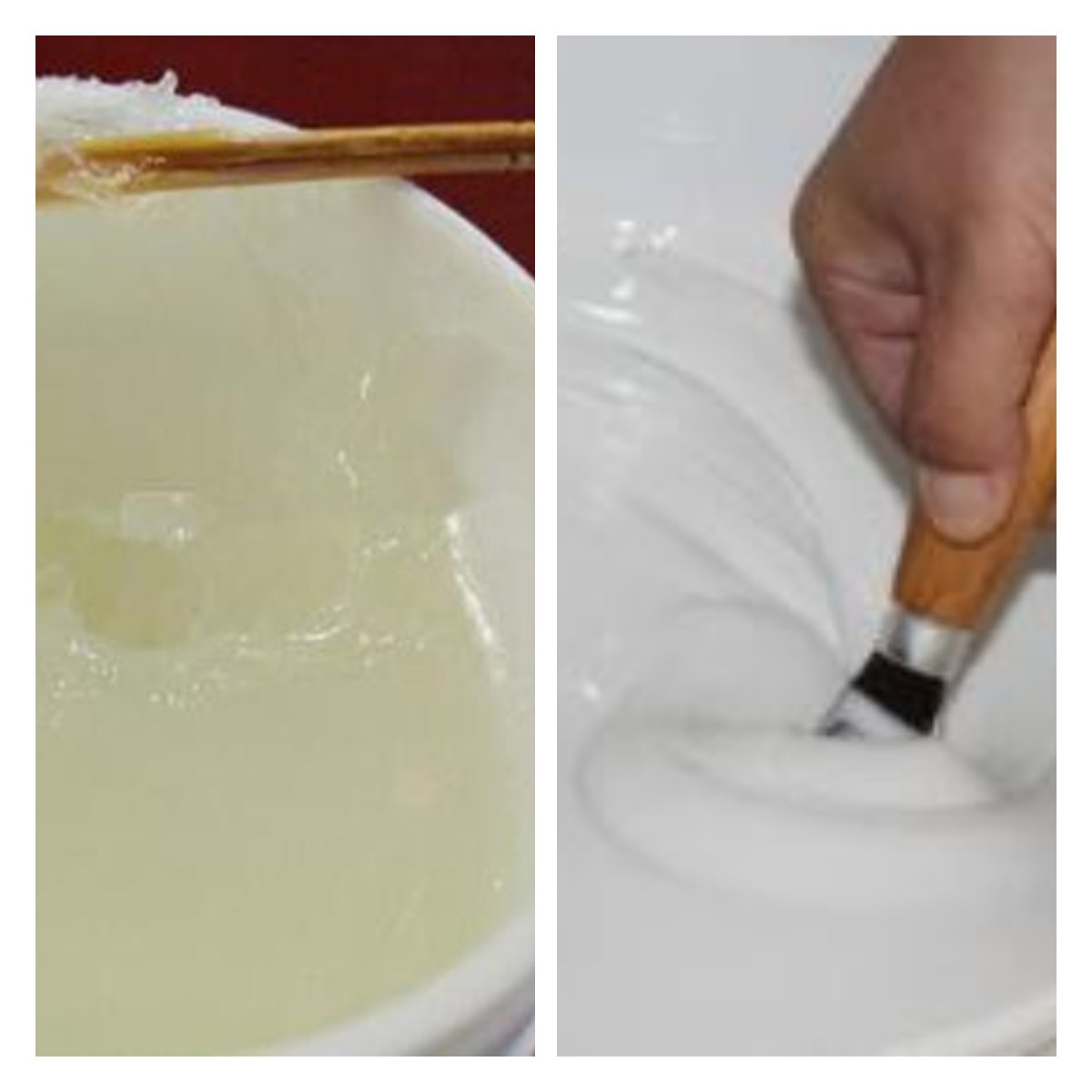

按配方將模具硅膠調(diào)好。模具硅膠調(diào)配時應按不規(guī)則方向進行攪拌，使固化劑和硅膠充分混勻，盡量減少空氣混入膠內(nèi)，光滑產(chǎn)品好在涂首層層膠時抽一次真空，真空度要求-0.1Mpa時保持7-8秒鐘。硅膠配好后應及時制模。將膠液用滴流的方式倒在模種的高部位，讓其自然流淌，流不到位的地方用油畫筆刷到位，如果是片模硅膠不但充滿整個產(chǎn)品而且膠泥上也要刷均勻。每一個產(chǎn)品至少刷三層硅膠每一層硅膠的厚度為1mm，在刷硅膠的過程中，要求每一層固化后才能刷另外一層，在刷第三層時要在第二層上面加一層紗布來增加硅膠的強度。整個模具硅膠部分根據(jù)產(chǎn)品的大小不同的要求厚度控制在3-4mm，寬度不大于產(chǎn)品寬60mm。硅膠開始凝固時間為20分鐘。

除以上步驟的話，還有更詳細的操作細節(jié)，想要深入了解硅膠產(chǎn)品和硅膠模具操作細節(jié)和方法，請關注我們宏圖硅膠，或者在線咨詢我們客服，我們將為你提供詳細的硅膠模具制作解決方案。

現(xiàn)在硅膠產(chǎn)品操行業(yè)的迅速發(fā)展，給人們帶來了很多創(chuàng)造財富的機會。到現(xiàn)如今硅膠行 業(yè)已經(jīng)成為競爭最激烈,利潤最低的一個市場，但越是競爭激烈的市場就越會有更多的竅門，俗話說外行看熱鬧，內(nèi)行看門道。市場上的硅膠產(chǎn)品種類五花八門， 一些想利用低價格高銷量方法，制造出一些劣質(zhì)的硅膠產(chǎn)品去實現(xiàn)他們的財富。

那么作為消費者的我們又該如何去區(qū)分那些硅膠產(chǎn)品的好與壞呢？如何辨別劣質(zhì)的硅膠制品對于剛剛踏入硅膠行業(yè)的朋友來說，恐怕是一件比較棘手的事。

沒有硅膠行業(yè)的相關專業(yè)知識，又怎么去區(qū)分呢？現(xiàn)在大家也不用擔心，難題是有辦法的。下面宏圖硅膠教大家?guī)渍凶顚嵱玫摹肮枘z產(chǎn)品好壞辨別方法”。

方法一：利用打火機火焰燃燒硅膠，劣質(zhì)的硅膠制品在火焰的燃燒下會冒出玄色煙霧，剩余物為玄色粉狀，優(yōu)質(zhì)的硅膠制品不管你怎么燒都只會冒出白色煙霧，燃燒剩余物即為白色粉狀。

方法二：從特性方面來區(qū)分，硅膠產(chǎn)品是無毒無味無色的材質(zhì)，質(zhì)地好，對人體沒有危害，真硅膠原料為純白剔透，而一般偽劣的硅膠產(chǎn)品很難達到這些效果，劣質(zhì)的硅膠產(chǎn)品一般都是有毒有刺鼻氣息的，而且也比較粗拙。

方法三：從手感方面來區(qū)分，硅膠產(chǎn)品的韌性、彈性很好的，不輕易因外力而永久變形，而且手感會感到比較光滑，而劣質(zhì)的硅膠產(chǎn)品輕易變形，而且摸起來也比較的粗拙。
  以上三個方法可以判別劣質(zhì)的硅膠產(chǎn)品，好的液體硅膠原料生產(chǎn)出來的硅膠產(chǎn)品質(zhì)量是可以過關的，關注我們宏圖硅膠，我們可以給你提供優(yōu)質(zhì)的液體硅膠原料，讓你生產(chǎn)出高質(zhì)量的模具硅膠產(chǎn)品。
