常見(jiàn)問(wèn)題

液體硅膠不具備粘接性能，不能直接粘接任何東西。今天小編簡(jiǎn)述液體硅膠粘合東西是指液體硅膠配比完成后未硫化前放入東西，當(dāng)東西與液體硅膠直接接觸或者全部浸泡到液體硅膠里面一個(gè)粘合過(guò)程。

既然液體硅膠不具備粘接性能，不能像膠水一樣能夠?qū)⒉煌锲放c物品之間加上膠水就能粘接起來(lái)不會(huì)掉落，那怎樣將東西粘合？

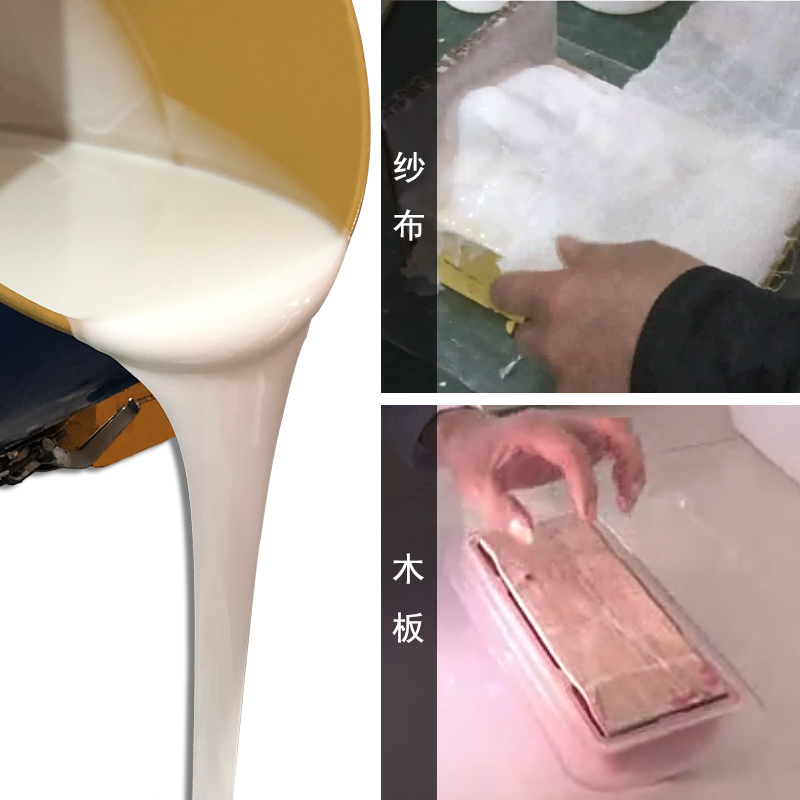

模具硅膠在操作過(guò)程會(huì)將紗布或者纖維布加入到里面去但是在添加過(guò)程中，是在液體模具硅橡膠未固化前進(jìn)行分次分層倒入液體硅膠進(jìn)行一個(gè)粘合過(guò)程。同樣適用液體移印硅膠制作移印膠頭時(shí)候，需要在膠頭頂部加上木板，便于移印膠頭安裝，木板與液體移印硅膠粘合同樣，需要在液體移印硅膠為完全硫化時(shí)候前或者在倒入完畢移印硅膠后立即放入木板并需將，木板周邊浸泡在硅膠里可以漏出頂部，帶液體移印硅膠硫化后木板與硅膠才能粘合成功，如果想要粘合更牢固可以在木板與液體硅膠接觸面打上不均多數(shù)量小孔充當(dāng)卡榫作用。

液體硅膠與液體硅膠粘合同樣要在未完全硫化前進(jìn)行粘合，注意未完全硫化是指表面液體硅膠未硫化，如果表面硅膠出現(xiàn)硫化，內(nèi)部未硫化粘合情況，進(jìn)行粘合是不成功。

硫化后液體硅膠變成不同形狀硅膠制品，還能進(jìn)行進(jìn)行粘合嗎？不可以直接進(jìn)行粘合需要借助硅膠專用粘接劑才行。液體硅膠與金屬或者一些特定用途產(chǎn)品制造也是需要借助粘接劑才能完成粘接粘合，比如硅膠膠輥制作。

液體硅膠不具備粘接性，所以想要粘合東西。需要在液體硅膠表面未硫化時(shí)候?qū)|西浸泡或者加入液體硅膠中才能粘合，如果想要硫化后液體硅膠與物品粘合牢固不會(huì)脫落需要借助粘接劑才能完成。

模具硅橡膠經(jīng)過(guò)多步驟后制成各色各樣的硅橡膠模具，而硅橡膠模具通過(guò)灌入原料后翻模出成品，但是隨著硅橡膠模具的翻模次數(shù)增多，硅橡膠模具漸漸的出現(xiàn)變形情況。在相同用途產(chǎn)品對(duì)比下，高品質(zhì)模具硅橡膠制作出來(lái)的硅膠模具能翻模出幾百次以上，低品質(zhì)只能翻模次幾十次就不能使用。翻模次數(shù)多或少除了與模具變形、還有模具性能等決定，為了增加模具硅橡膠模具翻模次數(shù)在操作模具硅橡膠時(shí)候可以從細(xì)節(jié)抓手進(jìn)行預(yù)防模具硅橡膠變形來(lái)確保翻模次數(shù)。

普遍上，縮合型模具硅橡膠縮水率為0.3%左右，加成型模具硅橡膠縮水率為0.1%左右。為了確保模具硅橡膠能在控制在該范圍內(nèi)，除了液體模具硅橡膠廠家品質(zhì)要求外，還需要客戶使用操作方面注意。預(yù)防模具硅橡膠變形就是一個(gè)很好控制硅橡膠模具縮水率的措施。無(wú)論縮合型還是加成型模具硅橡膠都可以采用下面措施進(jìn)行預(yù)防模具硅橡膠變形：

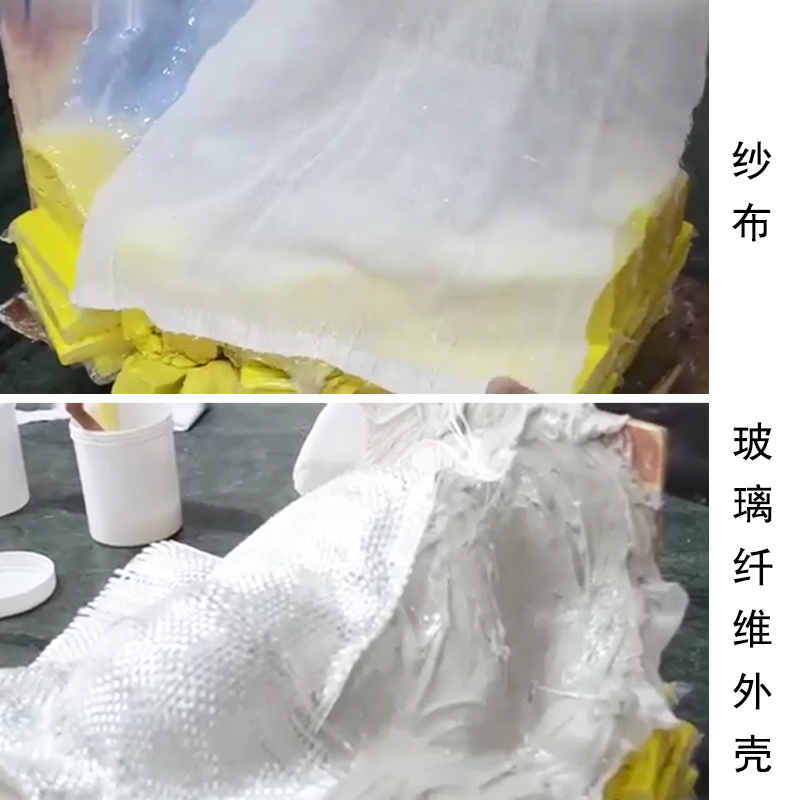

1.制作硅橡膠模具進(jìn)行細(xì)節(jié)處理，比如在開(kāi)模時(shí)候可以加入紗布或者纖維布類型材料增加硅橡膠模具的韌性，從而延緩硅橡膠模具變形。該原理類似我們建房子時(shí)候，需要加入鋼筋水泥一樣。

2.制作模具外殼，除了制作開(kāi)模硅膠加入材料往外，還可以從模具外部進(jìn)行處理，可以待液體模具硅橡膠硫化后，制作石膏、玻璃鋼、樹(shù)脂等類型外殼。由于硅橡膠模具具有一定柔軟度，制作外殼可以預(yù)防放在加入材料導(dǎo)致硅膠模具變形發(fā)生。

3.硅橡膠模具保存情況，在使用完畢后硅橡膠模具需要清洗干凈，可以與模種一起存放，也可以海綿或者石膏填充模具防止變形發(fā)生，還可以浸泡在水中保存。但是不能將硅橡膠模具折疊，或者多層疊放保存。需要平放在陰涼避免陽(yáng)光直射的進(jìn)行保存，如果長(zhǎng)時(shí)間未使用需要密封保存。

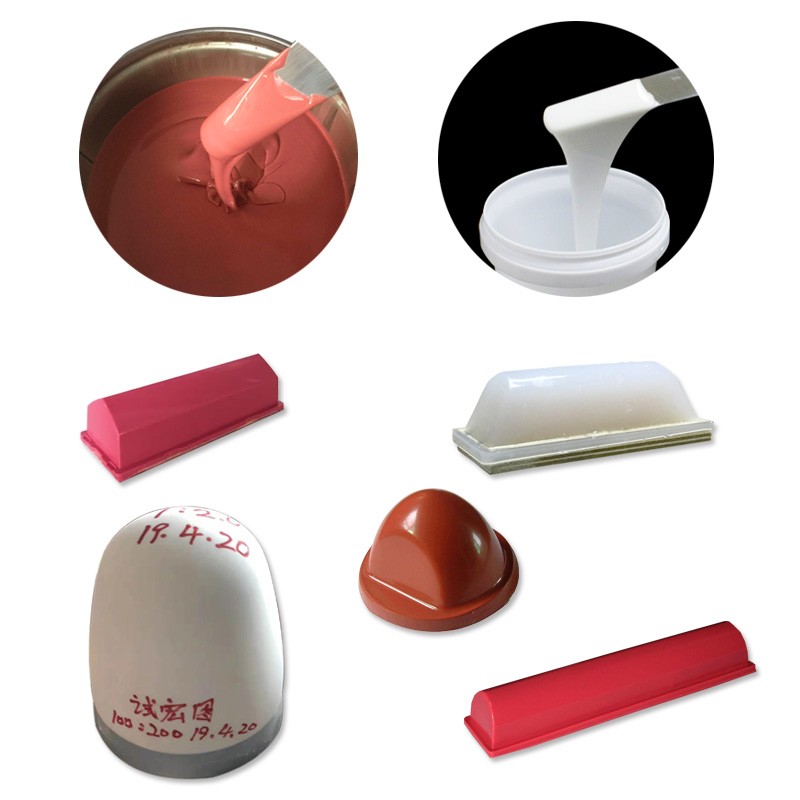

移印硅膠漿主要用于制作移印膠頭使用，但是很多朋友遇到不會(huì)制作移印膠頭或者制作膠頭時(shí)候總是操作配比不能把控準(zhǔn)確的問(wèn)題，宏圖硅膠小編今天跟大家一起來(lái)探討移印硅膠漿操作配比技巧問(wèn)題。

同樣移印硅膠漿與其它用途的硅膠一樣分為縮合型移印硅膠和加成型移印硅膠，當(dāng)然兩種配比比例依然是不一樣。探討移印硅膠漿操作配比前，我們需要先了解硅油使用量，因?yàn)楹芏嘀谱饕朴∧z頭的朋友在進(jìn)行配比前都需要將硅油混入液體移印硅膠漿再進(jìn)行配比。宏圖硅膠生產(chǎn)的移印硅膠漿添加硅油分量可以達(dá)到180%到200%都能正常使用操作。但是并非每個(gè)廠家都能做到，所以在操作時(shí)候需要根據(jù)移印硅膠漿廠家操作說(shuō)明進(jìn)行添加硅油分量。加入1%的硅油，硅膠硬度會(huì)降低0.9～1.1度左右；加入10%的硅油，硅膠硬度會(huì)降低5度左右。為了降低移印膠頭硬度不能單靠添加硅油，因?yàn)楣栌湍軌蚱茐墓枘z的分子量，添加過(guò)量后會(huì)導(dǎo)致膠頭性能下降，容易開(kāi)裂，易脆，容易變形，不耐用等不良情況。如果想降低硅油使用量可以在訂購(gòu)移印硅膠漿時(shí)候與廠家協(xié)商進(jìn)行硬度特調(diào)生產(chǎn)。

配比硅油攪拌均勻后就是移印硅膠漿操作配比開(kāi)始，縮合型移印硅膠漿常見(jiàn)操作配比為100:2~3(液體移印硅膠漿：固化劑)，盡量不要超出該配比比例，否則也會(huì)導(dǎo)致膠頭性能下降。加成型移印硅膠漿操作配比為9:1或者10:1，與縮合型移印硅膠漿一樣也是液體硅膠與固化劑之間配比。

在操作移印硅膠漿配比前要注意硅膠廠家給出配比是重量比，還是體積比，操作配比過(guò)程盡量采用對(duì)應(yīng)的電子秤或量杯進(jìn)行配比。不能使用估算方式進(jìn)行，避免影響移印硅膠漿硫化速度、硫化時(shí)間、硅膠頭性能等。

硅橡膠模具是模具制作中最為快捷簡(jiǎn)單的方法，一般是用硅橡膠將實(shí)物模種進(jìn)行復(fù)模，但選擇劣質(zhì)的硅橡膠(使用硅橡膠原料廢棄物)會(huì)使得它壽命很短，只能翻模10~30件左右！選擇好的模具硅橡膠可以使得模具翻模次數(shù)多、不冒油、易脫模，用硅橡膠制作的模具不考慮拔模斜度，不會(huì)影響成品尺寸，可以使用整體灌注，固化后再沿預(yù)定的分模線進(jìn)行切割取出模種就可以了。

硅橡膠又分為加成型和縮合型兩種!

室溫硫化硅橡膠它是AB雙組份，A組份是硅橡膠，B組份是固化劑。配比時(shí)要注意室溫、模具的強(qiáng)度和硬度，以此來(lái)確定AB組份的重量配比。再室溫環(huán)境下，A:B=100:2,具體重量是確定模具體積決定總用量(例：取100克硅膠，加入2克固化劑)，然后將A、B組份按比例稱量準(zhǔn)確，置于器皿中攪拌,硅膠與固化劑一定要攪拌均勻，如果沒(méi)有攪拌均勻，模具會(huì)出現(xiàn)固化干燥不均勻的狀況而影響硅膠模具的使用壽命及翻模次數(shù)，甚至造成模具報(bào)廢。

硅橡膠模具制方法:

1.抽真空排氣泡處理：硅膠與固化劑攪拌均勻后進(jìn)行抽真空排氣泡環(huán)節(jié)，待真空指示表指到-0.1mPa即可。

2．涂刷操作過(guò)程：把排過(guò)氣泡的硅膠：以涂刷或灌注的方式倒在模種上(在刷模或灌注前在模種上涂抹脫模劑)刷模一定要均勻，30分鐘后粘一層沙布或玻璃纖維布來(lái)增加模具的強(qiáng)度和拉力，在進(jìn)行第二次涂刷再粘貼一層紗布或玻璃纖維布，再進(jìn)行硅膠涂刷，經(jīng)過(guò)這樣處理出來(lái)的模具具有使用壽命及翻模次數(shù)多，使用壽命長(zhǎng)，節(jié)省成本，提高效益。

3. 灌注操作過(guò)程:一般的方法是先往模種上噴涂脫模劑，將模種固定好位置，在四周用擋板圍起來(lái)，然后往擋板中倒入硅橡膠。

硅膠模具制作注意事項(xiàng)：

1、B組份是固化劑，易受潮水解，使用后應(yīng)將蓋子蓋嚴(yán)。

2、A、B組一經(jīng)混合，化學(xué)反應(yīng)立即開(kāi)始，粘度逐漸上升，無(wú)法中止，為避免浪費(fèi)，應(yīng)根據(jù)用量，隨用隨配，配好后應(yīng)立即使用，不可延誤。

3、灌注法適宜于不太復(fù)雜的模具(如浮雕)，刷模適用于立體類模具的制作。灌注的模具應(yīng)先制作長(zhǎng)寬都大于模種長(zhǎng)寬各4-6CM的邊框，每邊留出2-3CM的間隙。

4、硅膠(矽膠、矽利康)與固化劑配比反映的情況：建議固化劑添加量不可超過(guò)5%，固化劑添加比例越大，固化時(shí)間越快，模具越脆，使用壽命短。還可依據(jù)產(chǎn)品和工藝要求適量加入硅油制模效果更好，注意硅油不宜過(guò)量(5%-10%),否則影響硅膠模具的拉力和硬度。

透明模具膠有味道能用嗎？首先要區(qū)分是什么味道，正常來(lái)說(shuō)硅膠是沒(méi)有味道的，如果有味道一定要引起注意，可能是在硅膠里面摻雜了其他未知材料從而導(dǎo)致有異味，味道先從日常來(lái)分析，看是什么味道，如果無(wú)法解釋的味道建議不要使用，以防出意外對(duì)人體造成傷害。

透明模具膠分兩種一種是食品級(jí)硅膠；另外一只是工業(yè)級(jí)硅膠。這兩種硅膠里面食品級(jí)硅膠是鉑金催化硅膠表面是沒(méi)有任何味道的，如果有味道一定是摻雜了其他物質(zhì)；工業(yè)級(jí)硅膠也是沒(méi)有任何味道的，有味道的是有機(jī)錫的味道，那么工業(yè)級(jí)透明模具膠有味道能用嗎？如果說(shuō)是這兩種硅膠是可以用的（沒(méi)有摻雜其他材質(zhì)的情況下，且有合格證書(shū)）。工業(yè)級(jí)硅膠并不是說(shuō)硅膠不環(huán)保，只是工業(yè)級(jí)硅膠沒(méi)有達(dá)到跟嬰兒奶嘴一樣可以跟人體的口腔接觸（切忌食品級(jí)硅膠也不能吞到肚子里），跟人體接觸拿去使用生產(chǎn)產(chǎn)品是可以的，對(duì)人體沒(méi)有傷害。隨著時(shí)間的推移，有機(jī)錫的味道也會(huì)越來(lái)越淡的。

那么透明模具膠有味道到底是怎么來(lái)的呢？從兩個(gè)方面來(lái)分析，第一個(gè)方面是硅膠本身混合了硅膠以外的材質(zhì)從而導(dǎo)致硅膠有味道，比如上面說(shuō)的加了有機(jī)錫在硅膠里面就會(huì)產(chǎn)生有機(jī)錫的味道，如果加入了其他有味道的東西再硅膠里面也會(huì)出現(xiàn)這個(gè)情況；其次就是生產(chǎn)硅膠的原材料使用了劣質(zhì)的材料也會(huì)導(dǎo)致硅膠有異味，很多無(wú)良商家為了降低成本采用了裂解回收料、裂解硅油來(lái)生產(chǎn)硅膠，從而達(dá)到降低成本的目的，使用了這種材料不單單硅膠會(huì)有味道，而且硅膠的性能也是差別很大，且不穩(wěn)定，選購(gòu)硅膠材料盡量選購(gòu)國(guó)內(nèi)知名企業(yè)，比如說(shuō)德國(guó)的瓦克、日本的信越、中國(guó)的宏圖硅膠等等，這幾家都是知名大品牌，品質(zhì)質(zhì)量又保證，且穩(wěn)定。

透明模具膠有味道能用嗎？從上述分析要根據(jù)不同情況而定，食品級(jí)硅膠有味道一定不能使用；工業(yè)級(jí)硅膠如果只是有機(jī)錫的味道是可以使用的。溫馨小提示：在聞硅膠味道的時(shí)候一定要切忌不能直接用口鼻對(duì)著硅膠聞，一定要用手拍打空氣到口鼻處即可，避免過(guò)量吸入有毒有害氣體。
